Aspire 5220 Bluetooth nachrüsten

Dieses Thema im Forum "Hardware" wurde erstellt von hlmd, 18. Januar 2008.

  1. #21 bruceWill, 4. September 2008
    Zuletzt von einem Moderator bearbeitet: 27. Februar 2011
    ich habse grad ´gsaugt un funtzt, bisse über free user ggangen..

    hier is neuen link >>Mod Edit: Link entfernt!

    Greetz

  2. !Muchas Gracias!

    Wieso der Link jetzt funktioniert, weiß ich auch nicht, aber das ist wohl auch egal... :D...Hauptsache es geht...Ach so, ja ich bin als free user unterwegs...
    Vielen, lieben Dank!

  3. AW: Extensa 5220 - Bluetooth nachrüsten

    Hallo,

    wollte mal nachfragen ob schon jemand erfolgreich einen BT Dongle an dem internen USB Port anschließen konnte?


    Gruß,
    jochen

  4. #24 Nicks, 27. Juni 2009
    Zuletzt bearbeitet: 27. Juni 2009
    AW: Extensa 5220 - Bluetooth nachrüsten

    so....
    werde nun das Orginal Bluetooth Element in meinen Extensa Implantieren........
    und ich hab runde 18 € bezahlt......

    ebay macht möglich....

    drückt mir die daumen :p

    so Kabel ist drin.....
    nur find ich der Service manual nicht den Part wo ich das Modul verbaue.....

    welche seite ist das? Ich möchte das modul da nicht einfach reinbauen... und irgendwo festmachen.....

  5. #25 Nicks, 27. Juni 2009
    Zuletzt bearbeitet: 27. Juni 2009
    AW: Extensa 5220 - Bluetooth nachrüsten

    ich hab da ne schöne stelle......

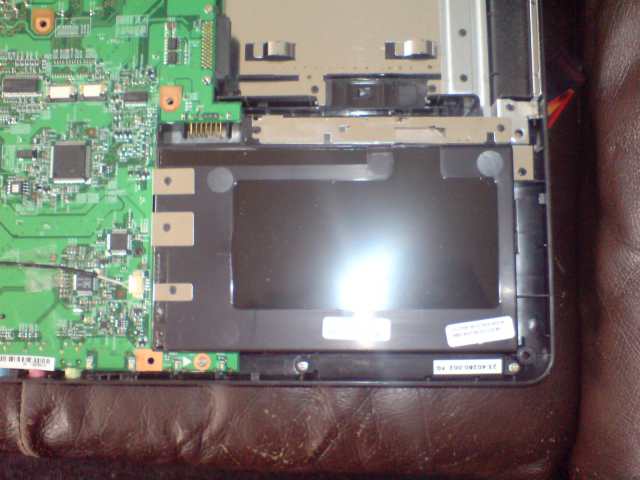

    auf der seite wo der akku rein kommt(also im inneren des Notebook´s) ist auf der rechten seite etwas platz wo ein stück doppeltes oklebeband verbaut ist. Rein Theoretisch könnte man es dort ankleben. Das Kabel gibt einem genug Länge und auch sonst befindet sich in dem "schacht/lücke/spalt" KEINE WEITERE ELEKTRONIK. und somit ist ein kurzschluss ausgeschlossen :)

    Bilder füge ich nacher noch ein :)

    [​IMG]
    [​IMG]

  6. AW: Extensa 5220 - Bluetooth nachrüsten

    Danke für die Bilder und Tipps. Für mich ist es ganz wichtig zu wissen, ob der Bluetooth-Knopf (neben dem WLAN-Ein/Ausschalter) am 5220 mit diesem internen Bluetooth-Modul definitiv funktioniert und wenn ja, ob er zum Ein-/Ausschalten von Bluetooth an sich oder nur zur Pairing-Initialisierung dient. Beim Letzterem hieße das nämlich, dass Bluetooth elektrisch auf jeden Fall nicht abgeschaltet wird, sondern eben nur per Software die Verbindung deaktiviert werden kann, wie das auch bei gewöhnlichen, externen USB-Stick-Bluetooth-Dongles wäre.

    Zweite Grundsatzfrage: Wäre es möglich, ein beliebiges externes USB-Bluetooth-Dongles auseinanderzubauen und das mit einem vierpoligen Kabel mit dem internen Acer-Anschluss zu verbinden? Und in diesem Zusammenhang natürlich die Frage, ob der Bluetooth-Knopf am Acer-Gehäuse auch mit dieser Lösung funktionieren würde.

    Bei ebay wird unter der Artikelnummer: 320397696543 ein Modul für knapp 19EUR angeboten inkl. Versandkosten aus Hong-Kong und damit defakto ohne Garantie/Gewährleistung. 5220 steht nicht ausdrücklich als kompatibel dabei und es hat ein 5 poliges Kabel was auf dem ersten Blick mit dem Bild aus einem früheren Beitrag nicht kompatibel ist.

    Allerdings ist es bei internen Motherboard-USB-Steckern zumindest im Desktopbereich so, dass der fünfte Strang/pol AFAIK nur als zusätzliche GND fungiert. Möglicherweise ist es auch bei dem Acer5220 der Fall. Man müßte aber zur Sicherheit nachmessen, ob die Kabelbelegung beim internen Acerstecker wirklich der Kabelbelegung mit dem USB-Standard übereinstimmt.

  7. AW: Extensa 5220 - Bluetooth nachrüsten

    Es ist mit dem modul was aus hongkong kommt (welches ich auch verbaut habe es kommt von hellowifi) eine ganze mänge möglich.... und zwar so ziemlich alles was de mit bluetooth machen kannst..... ich nutze meinen laptop im moment gerade jetzt beim schreiben als headset....:eek: das Handy was ich dafür nutze ist das SE K800i^^ und dieses kann ich jeden empfehlen...:D

    und es sind original acer teile mach dir da ma keine sorgen.... da aber wie gesagt kaum platz für zusatz ist rüste da ruig das bluetooth nach... einfach einbaun/anschliesen und treiber rauf... das wars soweit.... emhr ist nciht nötig. und das ding ist wirklich aus wenn die lampe aus ist....

  8. #28 ant, 20. Juli 2009
    Zuletzt bearbeitet: 20. Juli 2009
    AW: Extensa 5220 - Bluetooth nachrüsten

    Danke für den Tipp mit hellowifi. Ist dieser Artikel genau der gleiche, denn Du auch gekauft hast? Ich frage, weil ich die Bezeichnung des Chipsatzes, der in dem Bluetooth-Modul verbaut ist wissen möchte - auch wegen der Linux-Kompatibilität und anderer Dinge. Handelt es sich dabei um den BCM2045? Könntest Du bitte auf jeden Fall bei Windows zur Systemsteuerung > System > Hardware > Geräte Manager auf den Bluetooth-Modul Eintrag klicken, rechte Maustaste und Eigenschaften anzeigen lassen, dort auf Details klicken und im Auswahlbalken Hardwareerkennungen auswählen. Was für eine Nummer/Buchstabe steht hinter VEN_ und was hinter DEV_? Also Beispiel: VEN_0A5C&DEV_2120.

    Hast Du vielleicht auf dem Bluetooth-Modul bevor Du es eingebaut hast gesehen, ob da irgendwas von 5V oder 3,3V stand? Wäre nämich interessant zu wissen, ob es mit 5Volt Standardusbspannung oder vielleicht aus Effizienzgründen mit 3,3Volt Spannung betrieben werden kann.

    Wie lange hat es denn von der Bestellung bis zur Ankunft des Paketes gedauert? Tatsächlich die bei der Artikelbeschreibung angekündigten 2 bis 3 Wochen (da aus Asien)? Wurde es per DHl zugestellt?

    Ciao

  9. #29 Nicks, 20. Juli 2009
    Zuletzt bearbeitet: 20. Juli 2009
    AW: Extensa 5220 - Bluetooth nachrüsten

    Ich denke es hat so ungefähr 14 tage gedauert weis es aber nicht mehr genau :) laufen tut der chip immer noch und bisher auch störungsfrei :)


    Ich schreibe nacher noch etwas mehr dazu...... bin gerade erst zur tür eingefallen und werd erste ma ne stunde pennen...... war nen harter tag.....

  10. bluetooth nachträglich einbauen Extensa 5220

    Habe mal eine frage undzwar kann ich nachträglich in meinem Acer extensa 5220 Noetbook ein bluetooth modul einbauen?

  11. AW: bluetooth nachträglich einbauen Extensa 5220

    sollte gehen. In der Anleitung die du jetzt hast, sollte ein Hinweis dazu zu finden sein ;)

  12. #32 Robotrix, 25. Juli 2010
    Zuletzt bearbeitet: 25. Juli 2010
  13. #33 Strassenkater, 27. Februar 2011
    Zuletzt bearbeitet: 27. Februar 2011
  14. AW: Extensa 5220 - Bluetooth nachrüsten

    Acer Bluetooth Module with Cable Genuine Acer Bluetooth Module For ACER Travelmate 5720 5720G 5320 5330 5630Z Aspire 5550 5551 5552 5330 5730 Extensa 5420 5420G 5220 5620 5620Z 5230 5630Z

  15. #35 Strassenkater, 27. Februar 2011
    Zuletzt bearbeitet: 27. Februar 2011
    AW: Extensa 5220 - Bluetooth nachrüsten

    Ok, dann hat der Händler es mittlerweile korrigiert.

    Wichtig:
    Nach wie vor und fälschlicherweise ist bei diesem Händler immer noch ein anderes BT-Modul als kompatibel zum 5220 ausgewiesen,
    welches aber nicht passt, da der Steckverbinder zum Mainboard 8-polig, die Buchse auf dem Mainboard aber 4-polig ist!

    Das in meinem vorigen Post genannte BT-Modul passt und funktioniert.
    :)

  16. AW: Extensa 5220 - Bluetooth nachrüsten

    Danke.
    Aber lt. Beschreibung ist auch ein Anschlusskabel dabei, das wird dann ja, wie bei dem von dir bestellten, von 8 auf 4 pins gehen, sonst könnte man dieses ja auch nicht anschließen. (?) Mich interessiert, ob auch 2.1 mit osx läuft.

  17. AW: Extensa 5220 - Bluetooth nachrüsten

    Nope.
    Das 2.1 Modul wird - wie ich schon schrieb - mit einem 8-poligen Stecker am Kabel geliefert.
    Alle 8 Kontakte sind beschaltet.
    (Ich hatte nämlich mehrere Module bestellt, da ich mehrere Laptops nachgerüstet habe.)
    Das Modul ist, entgegen der Information auf der Ebay-Seite des Händlers, mechanisch nicht kompatibel.
    Übrigens sind die Kabel bei beiden Modulen abgebildet, die unterschiedliche Größe und Belegung der Stecker ist deutlich zu sehen.

    Bei dem 2.1 Modul kann man allerdings 4 Adern "entfernen" und die restlichen Kabel direkt an die Buchse des Mainboard löten.
    So habe ich es bei meinem eigenen 5220 gemacht, da ich zu faul war, das Modul zurück zuschicken und es mir auch zu lange gedauert hätte.
    Den Einbau werde ich aber aus Haftungsgründen nicht weiter ausführen, da man unter ungünstigsten Umständen das Mainboard und/oder BT-Modul zerschießen kann.
    Und wer versiert genug ist, das 2.1 Modul in den Laptop zu basteln, braucht auch keine Anleitung, sondern weiß schon im Vorfeld, was er tut.

    Keine Ahnung...
    Ich habe "nur" Windows7 64.
    Aber wenn du googelst, solltest du eigentlich auf geeignete Informationen stoßen.


    Nochmals zusammengefasst:
    Dieses Bluetooth 2.0 Modul passt direkt.
    Laptop aufschrauben, Stecker anschließen, Modul mit dem schon vorhandenen Doppelklebeband rechts vom Akku befestigen, Laptop zusammenschrauben, fertig.
    Treiber werden unter Windows7 automatisch installiert.

    Das Bluetooth 2.1 Modul funktioniert ebenfalls, man muss aber 4 Adern und den Stecker entfernen und die Kabel direkt ans Mainboard löten.
    Danach werden auch hier unter Windows7 die Treiber automatisch installiert.
    Dies sollte man aber nur bei entsprechender Erfahrung ins Auge fassen.

  18. AW: Extensa 5220 - Bluetooth nachrüsten

    Noch ein Beweis-Foto vom Bluetooth 2.1 Modul:

    [​IMG]

    Passt definitiv nicht. :D


    ___________________________________



    Passend gemacht:

    :eek:

    [​IMG]

    [​IMG]

    Ist nicht wirklich schön geworden, da mir der passende Schrumpfschlauch ausgegangen war und ich mich auch sonst auf Reste aus der Bastelkiste beschränken musste, aber es funktioniert.
    Und wenn der Läppi zu ist, sieht man's eh nicht...
    ;)

  19. AW: Extensa 5220 - Bluetooth nachrüsten

    Ist ja schlimm. - Danke für die Fotos.
